As fitas de LED transformam qualquer superfície em uma linha de luz controlável. Mas simplesmente ligá-los e desligá-los raramente é suficiente: um restaurante precisa de brilho total na hora da limpeza e um brilho suave no jantar, um home theater precisa de pretos profundos e um escritório precisa de foco brilhante pela manhã e calor calmo depois do almoço. É exatamente por isso que o escurecimento é importante.
Este guia compara todas as maneiras comuns de diminuir a intensidade das fitas de LED, explica quais partes do sistema realmente decidem se o escurecimento funciona sem problemas e mostra como combinar o método certo para o seu projeto. Esteja você conectando uma única prateleira de sala de estar ou projetando um lobby de hotel, você sairá com uma resposta clara.
Índice
- O que “escurecimento” realmente significa para tiras de LED?
- Todas as fitas de LED podem ser reguladas?
- Por que o escurecimento é importante para a iluminação moderna
- Os 7 métodos de dimerização de tiras de LED, comparados
- Tabela de comparação lado a lado
- Como instalar um sistema de dimerização de 0–10 V
- 7 problemas comuns de escurecimento (e como corrigi-los)
- Como escolher o método de escurecimento correto
- Soluções de fita LED prontas para dimerização KayTai
- Perguntas frequentes
O que “escurecimento” realmente significa para tiras de LED?
O escurecimento de uma lâmpada incandescente diminui a voltagem em seu filamento; o mesmo truque destruiria um LED. Um LED é um semicondutor: ele brilha com brilho total sempre que a corrente flui através dele e apaga quando para. Para diminuir a intensidade de um LED sem mudança de cor ou danos, você deve ligar e desligar a corrente tão rapidamente que o olho humano veja apenas o brilho médio.
Essa comutação liga/desliga de alta velocidade é chamada Modulação por largura de pulso (PWM). Um controlador alterna o LED de 1 kHz para mais de 20 kHz. A porcentagem de cada ciclo gasto “ligado” é o ciclo de trabalho: 100% de trabalho é brilho total, 50% parece metade e 5% é brilho fraco. Qualquer coisa acima de 1 kHz parece sem cintilação na câmera e 4–20 kHz é invisível aos olhos e às lentes.
Seguem-se duas consequências práticas. Primeiro, o sinal de dimerização deve atingir um driver ou controlador regulável; um dimmer de parede simples que corta a tensão da rede não funcionará diretamente em uma faixa de 12 V ou 24 V. Em segundo lugar, o escurecimento suave de baixo custo – atingindo 1% ou 0,1% sem cintilação – depende da qualidade do controlador, não da faixa em si. Um bom controlador é a diferença entre “escurece um pouco” e “cinematográfico”.
Todas as fitas de LED são reguláveis?
Quase todas as faixas de LED de tensão constante de 12 V e 24 V no mercado são tecnicamente reguláveis, mas a faixa é apenas uma das quatro partes. O resto do sistema decide se esse escurecimento é realmente bom.
A mistura de componentes que não falam a mesma língua é a causa mais comum de reclamações de escurecimento: cintilação, brilho mínimo alto ou brilho que cai assim que mais faixas são adicionadas. Abordaremos isso na seção de problemas abaixo. Para uma visão geral do nível do sistema, consulte nosso guia completo de iluminação com fita LED.
Por que o escurecimento é importante para a iluminação moderna
Dimerizar não é apenas “apagar as luzes”. Ele muda a sensação de um espaço, a quantidade de energia que ele usa e o quão confortáveis as pessoas ficam depois do expediente.
Defina a atmosfera
A luz brilhante acorda as pessoas; a luz suave e quente os ajuda a relaxar. O escurecimento permite que uma sala mude do modo de trabalho para o modo de filme sem alterar um único ajuste.
Economize energia real
A corrente do LED cai quase linearmente com o ciclo de trabalho. Diminuir o brilho de 100% para 25% normalmente reduz o uso de energia em 60–75%, não apenas em 25%.
Proteja os olhos à noite
A luz rica em azul de brilho total às 23h suprime a melatonina. Um brilho esmaecido de 2.700–3.000 K é muito mais fácil para dormir.
Combine o caso de uso
Restaurantes, hotéis, museus e cinemas precisam de diferentes níveis de lux em momentos diferentes – o brilho fixo não pode fazer isso.
Os 7 métodos de dimerização de tiras de LED, comparados
Cada método possui um sinal de controle, estilo de fiação e faixa de preço diferentes. A escolha certa é decidida pelo tamanho do projeto, quem usa as luzes todos os dias e se você precisa de branco estático, temperatura de cor ajustável ou RGB dinâmico.

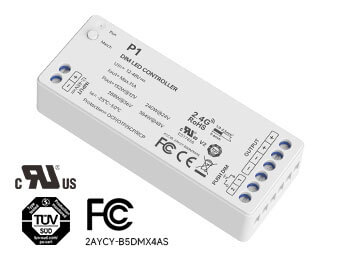

4.1 Dimerização PWM – a base
PWM é a linguagem interna de todo dimmer LED. Um controlador PWM fica entre o driver e a faixa e corta a corrente em alta frequência. É o método mais simples e barato para tiras monocromáticas e CCT, geralmente combinadas com um botão embutido, painel de toque ou controle remoto RF. Procure controladores com classificação acima de 1 kHz (de preferência 4–20 kHz) e uma faixa de escurecimento reivindicada de 0,1–100%.

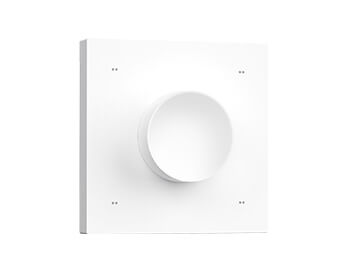

4.2 TRIAC / Dimerização de corte de fase – interruptores de parede familiares
A dimerização TRIAC usa o mesmo interruptor de parede que seus clientes já conhecem. O dimmer de parede corta a tensão CA e um Driver regulável por TRIAC traduz isso em PWM de baixa tensão para a faixa. É ideal para residências, hotéis e apartamentos onde você não deseja um novo aplicativo de controle – mas o driver deve ser explicitamente rotulado como TRIAC (borda de ataque ou borda de fuga), e a qualidade é importante: drivers baratos piscam ou zumbem.

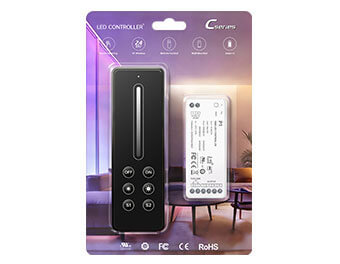

4.3 RF Remote (2,4 GHz) — sem fio, sem linha de visão
Um controle remoto RF de 2,4 GHz é emparelhado com um pequeno receptor escondido atrás do gabinete. Ao contrário dos controles remotos IR mais antigos, o RF funciona através de paredes e móveis, o que o torna perfeito para reformas em quartos, salas de estar e vitrines. Nenhuma nova fiação de parede é necessária – o receptor apenas fica no circuito do driver.

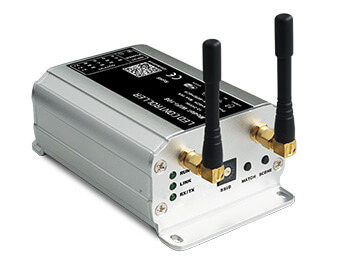

4.4 Wi-Fi / Smart Control — aplicativo e voz
Um controlador Wi-Fi (geralmente baseado em Tuya/Smart Life) permite aos usuários alterar o brilho, a temperatura da cor e as cenas de um telefone, com controle de voz Amazon Alexa ou Google Assistant. O agendamento e o controle de grupo o tornam o favorito para casas inteligentes, hotéis boutique e escritórios modernos. Ele precisa de uma rede Wi-Fi estável de 2,4 GHz no local.

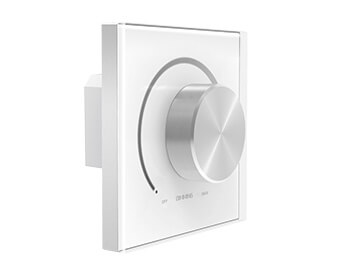

Dimerização de 4,5 0–10 V — o padrão comercial
Um sistema de 0–10 V envia um sinal de controle em um par separado de fios: 10 V é brilho total, 0 V é desligado. É sólido, fácil de dimensionar em dezenas de instalações e nativo para escritórios, escolas, varejo e sistemas de gerenciamento de edifícios. Cada luminária no circuito escurece junto a partir de uma placa de parede, desde que os drivers sejam reguláveis de 0 a 10 V.
4.6 DALI / DALI-2 — controle digital endereçável individualmente
DALI é um barramento digital de dois fios. Cada driver recebe seu próprio endereço, portanto grupos, cenas e até equipamentos individuais podem ser controlados separadamente a partir de um painel de parede ou BMS. Custa mais projetar e comissionar do que 0–10 V, mas é a ferramenta certa para hotéis, escritórios multizonas e edifícios onde a iluminação deve ser automatizada por ambiente.

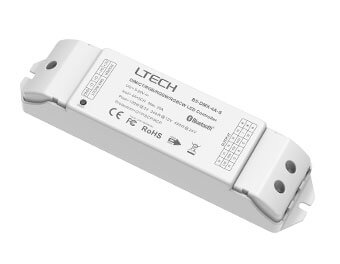

4.7 DMX512 — cores e efeitos dinâmicos
DMX512 é o padrão da indústria do entretenimento. Ele controla vários canais por aparelho – vermelho, verde, azul, branco e master dim – para que as tiras RGB e RGBW possam perseguir, desaparecer, estrobo e sincronizar. É a escolha natural para palcos, exposições, fachadas de lojas e projetos arquitetônicos de mudança de cor.
Tabela de comparação lado a lado
Use esta tabela como uma folha de especificações rápida. Ele resume a fiação, a experiência de controle e o tamanho típico do projeto para cada método acima.
| Método | Sinal de controle | Melhor para | Complexidade | Brilho / cor |
|---|---|---|---|---|
| PWM (em linha) | Comutação de alta velocidade | Quartos individuais, móveis, armários | Muito baixo | Cor única ou CCT |
| TRIAC | Corte de fase da rede | Retrofit de casas, apartamentos e hotéis | Baixo | Cor única / CCT |
| RF 2,4 GHz | Rádio sem fio | Quartos, armários, configurações de aluguel | Muito baixo | Cor única / CCT / RGB |
| Wi-Fi / Tubulação | Wi-Fi de 2,4 GHz | Casas inteligentes, boutiques, escritórios | Baixo | CCT ajustável, RGB, cenas |
| 0–10V | Loop analógico de 0–10 V | Escritórios, varejo, escolas | Médio | Cor única / CCT |
| DALI/DALI-2 | Ônibus digital | Hotéis, comércio multizona | Alto | CCT, endereçamento de grupo |
| DMX512 | Barramento serial de 512 canais | Palco, fachada, efeitos RGBW | Alto | Dinâmico RGBW completo |
Como instalar um sistema de dimerização de 0–10 V (etapas do mundo real)
0–10 V é o retrofit de fita LED comercial mais comum, por isso vale a pena mostrar a sequência real de instalação. A fiação parece simples, mas três detalhes decidem se ela funciona no primeiro dia: o configuração de fonte/coletor, o polaridade do sinal, e mantendo o barramento de sinal fisicamente separado da rede elétrica. Esta é a sequência exata que nossos instaladores seguem em um projeto de escritório de 230 V.
Desligue a energia principal
Bloqueie o circuito no quadro de distribuição e teste com um testador de tensão sem contato antes de tocar em qualquer terminal. Não pule isso em um loop ativo de 230 V – leva 30 segundos.
Confirme se cada driver é regulável de 0–10 V
Procure os dois terminais de sinal no driver, geralmente identificados como DIM+/DIM−, DA/DA− ou 0–10V. Uma fonte de alimentação simples de tensão constante não possui tais terminais e não escurece, independentemente do painel de parede que você instalar.
Passe dois cabos separados
Um cabo de 2–3 núcleos para entrada de 230 V CA e um separar Cabo blindado de 2 núcleos para sinal de 0–10 V. Nunca coloque ambos dentro do mesmo conduíte – a ondulação de 50 Hz na rede elétrica injetará cintilação visível.
Conecte primeiro os lados AC e DC
Conecte L / N / PE aos terminais CA do driver e, em seguida, V+ / V− da saída CC do driver para a faixa de LED. A polaridade no lado DC é importante: V+/V− invertido matará uma faixa COB instantaneamente.
Conecte o barramento de 0–10 V em cadeia
Passe o cabo blindado do painel de parede até o DIM+/DIM− do primeiro driver e, em seguida, continue de mãos dadas para o próximo driver. Todos os terminais DIM+ se unem, todos os DIM− se unem. Isto é um loop, não uma topologia em estrela.
Corresponder ao modo origem ou coletor
Verifique a etiqueta do driver: “fonte” significa que o driver fornece 10 V ao barramento; “pia” significa que o painel de parede faz. Misturar um driver de fonte com painéis coletores – ou vice-versa – não causa nenhum escurecimento. Defina todos os dispositivos para o mesmo modo.
Ligue e verifique de ponta a ponta
Ligue novamente o disjuntor, deslize o painel de 0 a 10 V. A faixa deve passar suavemente de desligada até brilho total. Se permanecer com um brilho, verifique novamente a polaridade e a fonte / dissipador antes de tocar em qualquer outra coisa.
Algumas regras de campo mantêm o sistema silencioso. Mantenha o barramento de 0–10 V abaixo de cerca de 100 m, aterre o fio de drenagem blindado ao terra apenas em uma extremidade e dimensione cada driver com aproximadamente 1,2x a potência da tira conectada. Se o escurecimento parecer “granulado” abaixo de 20% de brilho, o barramento está captando ruído da rede elétrica – mova-o para seu próprio conduíte e adicione um capacitor de 100 nF através de DIM+/DIM− no primeiro driver do loop.

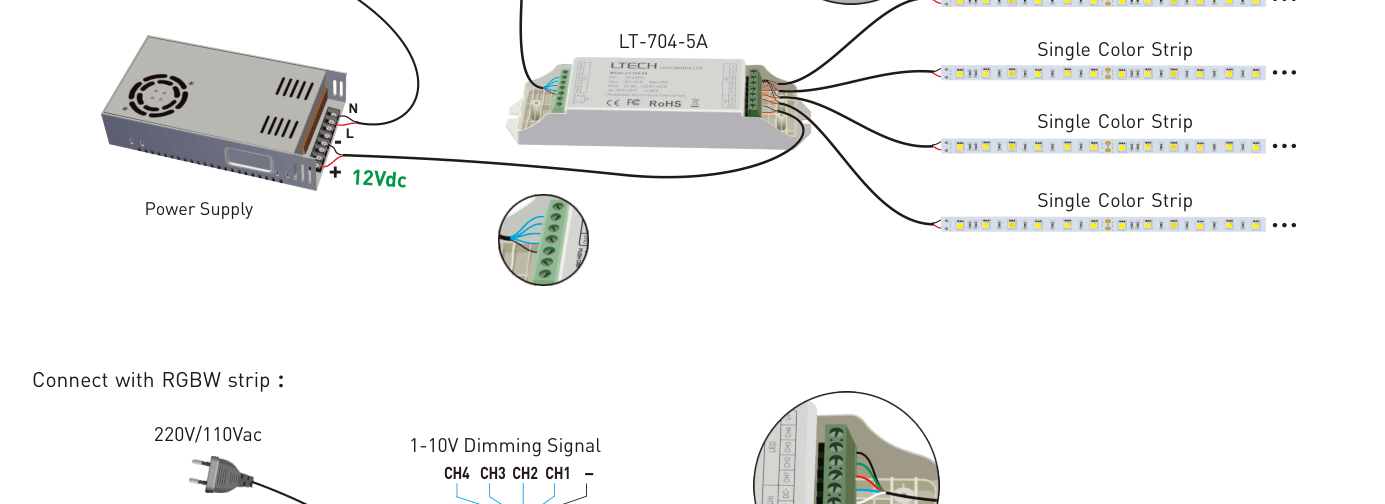

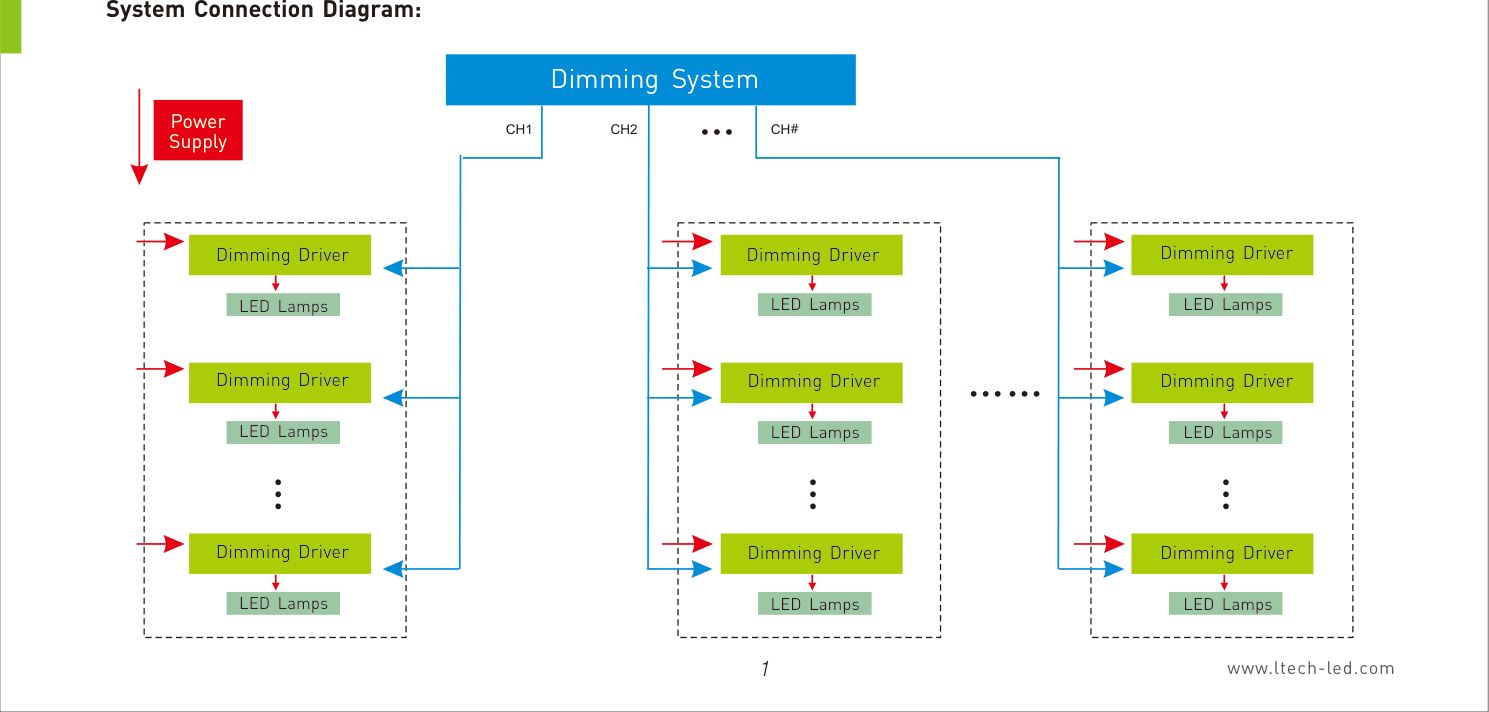

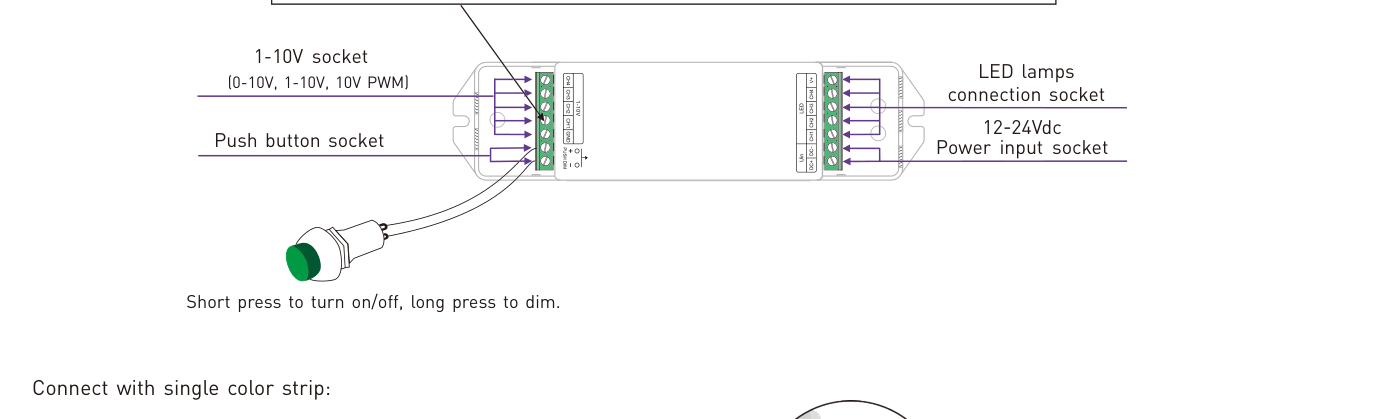

Esses três diagramas de uma folha de dados real do driver de dimerização de 0–10 V mostram exatamente o que observar no local: o layout do terminal, a fiação de alimentação de faixa única e como vários drivers compartilham um circuito de dimerização.
7 problemas comuns de escurecimento (e como corrigi-los)
A maioria das reclamações sobre escurecimento não são da faixa – são uma incompatibilidade entre o driver, o controlador e o orçamento de energia. Percorra-os antes de substituir qualquer coisa.
Cintilação com baixo brilho
Geralmente um driver barato ou um controlador rodando abaixo de 1 kHz. Atualize para um controlador PWM de 4–20 kHz e um driver regulável dimensionado para a carga.
Não é possível diminuir a intensidade abaixo de 20–30%
O ciclo de trabalho mínimo do controlador é muito alto ou o driver não é totalmente regulável. Verifique a folha de dados do driver para a faixa “0,1–100%”.
A cor muda quando esmaecida
Tiras baratas aquecem ou ficam azuis em baixa corrente. Use uma faixa de 24 V de qualidade com binning consistente e o CCT correto.
O brilho cai após 5 m
Queda de tensão em longos percursos. Use 24 V (não 12 V), alimente ambas as extremidades ou adicione uma segunda fonte de alimentação.
O controlador não pode conduzir toda a corrida
Sobrecarga de energia. Combine a potência do driver com a redução dos watts – watts totais × margem de segurança de 1,2 – e divida as corridas longas.
Uma faixa pisca perto do resto
Loop de aterramento ou interferência de sinal. Afaste os fios de sinal de baixa tensão da rede elétrica e use um cabo blindado para 0–10 V / DALI.
O aplicativo não chega à faixa
Wi-Fi apenas na banda de 5 GHz ou sinal bloqueado. Use um SSID de 2,4 GHz e coloque o controlador a uma linha de visão de 10 m do roteador.
Para obter orientação em nível de hardware sobre o trabalho de modernização mais comum, nosso guia de iluminação LED sob o gabinete percorre drivers, canais e escurecimento em detalhes.
Como escolher o método de escurecimento correto
Três perguntas estreitam o campo rapidamente. Responda-as em ordem e o método se tornará óbvio.
Quem controla a luz todos os dias?
Um usuário de switch de parede → TRIAC ou 0–10 V. Um usuário que prioriza o telefone → Wi-Fi/Tuya. Um teatro ou designer → DMX ou DALI.
Quantas zonas?
Uma ou duas zonas → PWM, RF ou Wi-Fi. Um edifício inteiro → 0–10 V. Automação por ambiente → DALI.
Qual comportamento de cor?
Branco estático ou quente-frio ajustável → qualquer método. Cores e efeitos dinâmicos → Controlador DMX ou Wi-Fi RGB.
Em caso de dúvida, comece pelo método mais simples que atenda à experiência de controle: adicionar RF ou Wi-Fi a um gabinete acabado é barato; modernizar o DALI em um teto embutido não é. Nosso Guia COB vs SMD vs RGBIC explica qual tecnologia de faixa combina melhor com cada estilo de dimerização.
Soluções de tira LED prontas para escurecimento KayTai
KayTai projeta tiras, drivers e canais de alumínio como um sistema compatível. Cada produto abaixo é testado para escurecer suavemente até 0,1% sem cintilação – peça uma amostra grátis e veja em sua própria bancada.
Tiras de LED COB reguláveis
Linha de luz sem pontos, dimerização suave de 0,1 a 100%, ideal para armários, angras e hospitalidade premium onde pontos visíveis pareceriam baratos.
Tiras reguláveis SMD 2835/5050
O carro-chefe para projetos sob gabinetes, prateleiras e lineares, disponível em variantes de cor única, branco duplo e RGB/RGBW.
Tiras brancas ajustáveis CCT
Ajuste de quente para frio de 2.700 K a 6.500 K, perfeito para escritórios e hotéis que precisam de cenas diurnas, matinais e noturnas.
Tiras RGB/RGBW
Controle total de cores para salas de jogos, vitrines e paredes, combinado com controladores DMX ou Wi-Fi.

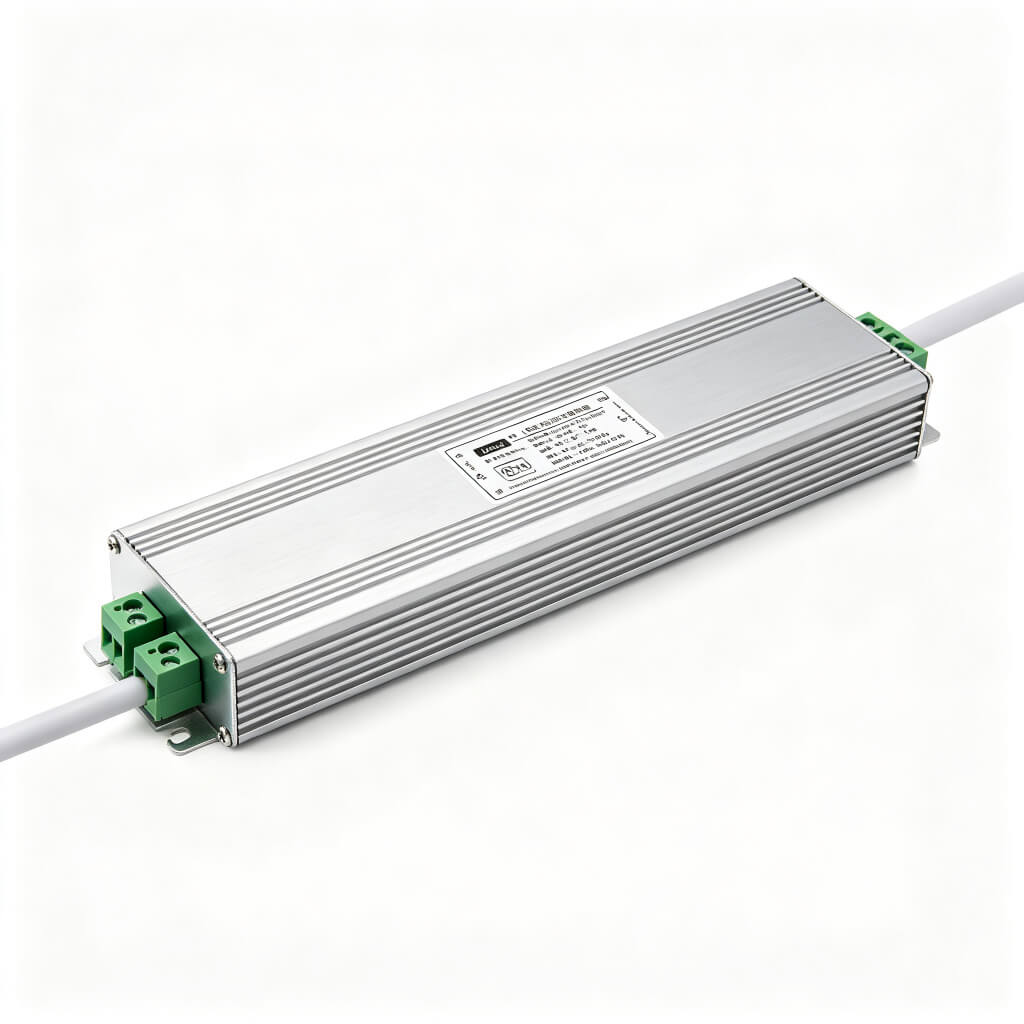

Drivers e controladores reguláveis
Drivers TRIAC, 0–10 V, DALI, RF e Wi-Fi combinados para reduzir a potência, com margem de segurança integrada de 1,2×.
Canais de extrusão de alumínio
O canal esconde a faixa e a protege – essencial para qualquer instalação regulável visível, com difusores para um brilho limpo.
Navegue por toda a gama no Categoria de fitas LEDou peça aos nossos engenheiros para especificarem um kit adequado para o seu projeto.
Perguntas frequentes
▶Posso diminuir a intensidade de qualquer faixa de LED com um dimmer doméstico normal?
Não. Um dimmer de parede normal funciona diretamente em lâmpadas incandescentes. Para tiras de LED, você precisa de um driver regulável por TRIAC atrás do dimmer de parede ou de um controlador PWM / RF / Wi-Fi de baixa tensão entre o driver e a tira.
▶Por que minha tira pisca quando escurece?
Quase sempre o driver ou controlador, não a faixa. Drivers baratos e controladores abaixo de 1 kHz piscam visivelmente. Use um controlador PWM de 4–20 kHz e um driver regulável classificado para faixa de 0,1–100%.
▶12 V ou 24 V são melhores para dimerização?
24 V é melhor para percursos superiores a cerca de 5 m: reduz pela metade a corrente e a queda de tensão, mantém o brilho uniforme e permite diminuir a intensidade suavemente ao longo de todo o percurso. Use 12 V apenas para percursos curtos abaixo de 3–4 m.
▶Qual é a diferença entre 0–10 V e DALI?
0–10 V é um loop analógico simples: todas as luminárias no fio diminuem juntas. DALI é um barramento digital endereçável: cada aparelho ou grupo pode ser controlado separadamente e as cenas programadas. O DALI custa mais, mas pode ser dimensionado para edifícios inteiros.
▶Posso adicionar dimerização a uma instalação de faixa de LED existente?
Geralmente sim. Se o driver não for regulável, troque-o por um driver regulável e adicione um pequeno controlador inline (RF ou Wi-Fi). Não há necessidade de substituir a faixa em si – apenas certifique-se de que a potência do novo driver cobre a carga total.
▶O escurecimento realmente economiza energia?
Sim. A corrente do LED cai aproximadamente com o ciclo de trabalho: com 25% de brilho, a faixa normalmente consome cerca de 25–40% da energia total, porque o escurecimento reduz a corrente real em vez de desperdiçar energia na forma de calor, como faria um resistor.
Precisa de um kit de faixa de LED pronto para dimerização para o seu projeto?
Diga-nos o comprimento da sua tira, tensão, método de controle (TRIAC / RF / Wi-Fi / 0-10V / DALI / DMX) e brilho alvo. Os engenheiros da KayTai especificarão um kit de driver + controlador + canal correspondente e enviarão uma amostra grátis para teste de bancada.
